NE555 时基芯片电路收集

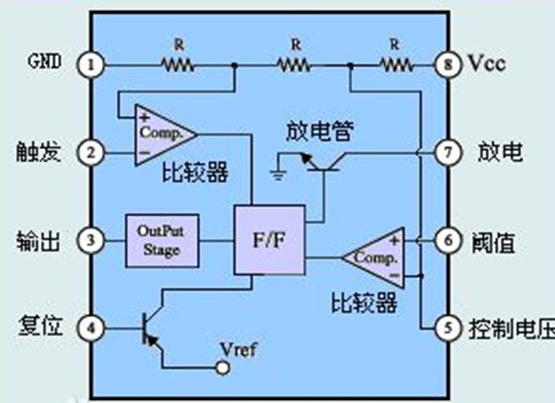

NE555 内部框图
| 引脚 | 描述 |
|---|---|
| 1脚 | 电源负极|GND |
| 2脚 | 低触发端,该端电压低于 1/3 VCC时,输出高电平 |
| 3脚 | 输出端 |
| 4脚 | 强制复位端,低电平时,芯片不工作,输出低电平。不用时接高电平。 |
| 5脚 | 控制端,外接电压时改变两个比较器的基准电压,该脚不用时接一个0.01uF的电容到地。 |
| 6脚 | 高触发端,该端电压高于 2/3 VCC时,输出高电平 |
| 7脚 | 放电端 |
| 8脚 | VCC |
